TANDWIELPOMPEN
|
Technische
gegevens |
|
|
Debiet |
zie
tabel |
|
Werkdruk |
30
bar |
|
Viscositeit |
25-400
mm²/s |
|
Temperatuurbereik |
|
|
Materiaal |
zie
flenspompen |
|
Aandrijving |
Driefasenmotor |
|
Spanning |
230
/ 400 V |
|
Frequentie |
50
Hz |
|
Toerental |
1400
min-1 |
|
Beschermingsklasse |
IP
54 |
|
Isolatieklasse |
B |
SERIE
1 – 5 MOTORPOMPEN VERTICAAL
voor
olie-omloopsmering. De zuighoogte, afhankelijk van de viscositeit en de
diameter van de leidingen bedraagt ongeveer
Voor
afwijkende
werkomstandigheden zijn zoals bij de flenspompen bijzonder bouwvormen
leverbaar.
|

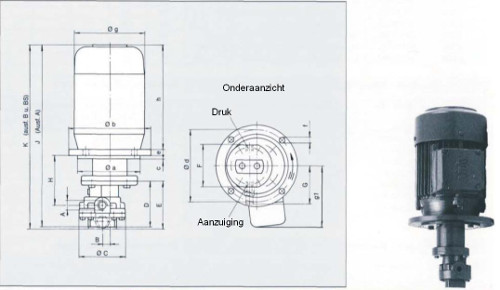

Afmetingen
motor |
|||||||||||
|
Bouwgrootte BG |
Vermogen (kW) |
Flens Ø
C |
Flensmaten
(mm) |
Motormaten
(mm) |
|||||||
|
a |
b |
c |
d |
Ø
e |
f |
Ø
g |
g1 |
h |
|||
|
71 |
0,25
/ 0,37 |
105
|
110 |
160 |
4 |
130 |
9 |
9.5 |
140 |
110 |
207 |
|
80 |
0,55
/ 0,75 |
120 |
130/150 |
200 |
4 |
165 |
10 |
9.5 |
156 |
134 |
234 |
|
90 |
1,10
/ 1,50 |
140 |
150 |
200 |
4 |
175 |
10 |
9.5 |
178 |
144 |
284 |
|
100 |
2,20
/ 3,00 |
160 |
180 |
250 |
4 |
215 |
12 |
11.5 |
194 |
144 |
308 |
|
Afmetingen
pomp |
||||||||||||||||
|
Serie Debiet |
1 |
2 |
3 |
4 |
5 |
|||||||||||
|
≤3,0 |
=3,5 |
=
4,0 |
≤
9,0 |
=
11,0 |
Alle
groottes |
Alle
groottes |
Alle
groottes |
|||||||||
|
Maten |
Motor
BG |
Motor
BG |
Motor
BG |
Motor
BG |
Motor
BG |
|||||||||||
|
71 |
71 |
71 |
71 |
80 |
71 |
80 |
71 |
80 |
90 |
80 |
90 |
100 |
80 |
90 |
100 |
|
|
A |
R
1/4" |
R
3/8” |
R
1/2" |
R
3/4" |
R
|
|||||||||||
|
B |
9 |
12
|
15 |
19 |
22,5 |
|||||||||||
|
C |
61 |
82 |
98 |
114 |
140 |
|||||||||||
|
D |
65 |
70 |
72 |
82 |
88 |
100 |
111 |
127 |
||||||||
|
E |
65 |
70 |
72 |
86 |
92 |
106 |
119 |
134 |
||||||||
|
F |
56 |
76 |
90 |
106 |
130 |
|||||||||||
|
G |
58 |
73 |
85 |
100 |
120 |
|||||||||||
|
H |
92 |
95 |
97 |
105 |
128 |
111 |
134 |
116 |
139 |
149 |
153 |
162 |
174 |
162 |
172 |
184 |
|
J |
332 |
351 |
401 |
357 |
407 |
369 |
419 |
469 |
440 |
489 |
535 |
459 |
509 |
555 |
||
|
K |
332 |
355 |
405 |
361 |
411 |
375 |
425 |
475 |
448 |
497 |
543 |
466 |
516 |
562 |
||
TANDWIELPOMPEN
SERIE
1 – 5
MOTORPOMPEN VERTICAAL
|
Gewicht
(kg) |
||||||||||||||||
|
Serie |
Uitvoering
A
Motor (kW) |
Uitvoering
B en BS
Motor (kW) |
||||||||||||||
|
0,25 |
0,37 |
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
0,25 |
0,37 |
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
|
|
1 |
6,7 |
8,0 |
|
|
|
|
|
|
7,2 |
8,5 |
|
|
|
|
|
|
|
2 |
7,4 |
8,7 |
11,1 |
12,5 |
|
|
|
|
7,9 |
9,2 |
11,6 |
13,0 |
|
|
|
|
|
3 |
|
10,9 |
13,3 |
14,7 |
18,3 |
20,4 |
|
|
|
11,9 |
14,3 |
15,7 |
19,3 |
21,4 |
|
|
|
4 |
|
|
15,1 |
16,5 |
20,1 |
22,2 |
26,8 |
|
|
|
16,1 |
17,5 |
21,1 |
23,2 |
27,8 |
|
|
5 |
|
|
|
19,4 |
22,9 |
25,0 |
29,6 |
33,1 |
|
|
|
20,4 |
23,9 |
26,0 |
30,6 |
34,1 |
|
Bestelnummers
serie 1 |
Bedrijfsoverdruk
(bar) |
|||||||||||
|
(l/min) |
Hoofdnummer |
Eerste
uitbreidingsnummer Uitvoering |
Tweede
uitvoeringsnummer Motor
(kW) |
|||||||||
|
A/R |
A/L |
B/R |
B/L |
BS/R |
BS/L |
0,25 |
0,37 |
|
|
|
||
|
|
3013.
. . . . . . |
.
. 1 . . |
.
. 2 . . |
.
. 3 . . |
.
. 4 . . |
.
. 7 . . |
.
. 8 . . |
.
. 25 |
.
. 26 |
|
|
|
|
1,000 |
30130010… |
·
A = Zonder
drukbegrenzingsventiel ·
B = Met
drukbegrenzingsventiel, ingesteld op bedrijfsoverdruk of zoals
aangevraagd ·
BS
=
Zoals B, met terugvoeraansluiting naar reservoir ·
R = Vloeirichting
rechts (standaard) ·
L = Vloeirichting links |
30 |
30 |
|
|
|
|||||
|
1,500 |
30130015… |
30 |
30 |
|
|
|
||||||
|
2,000 |
30130020… |
30 |
30 |
|
|
|
||||||
|
2,500 |
30130025… |
24 |
30 |
|
|
|
||||||
|
3,000 |
30130030… |
20 |
30 |
|
|
|
||||||
|
3,500 |
30130035… |
17 |
30 |
|
|
|
||||||
|
4,000 |
30130040… |
15 |
27 |
|
|
|
||||||
|
Bestelnummers
serie 2 |
Bedrijfsoverdruk
(bar) |
|||||||||||
|
(l/min) |
Hoofdnummer |
Eerste
uitbreidingsnummer
Uitvoering |
Tweede
uitvoeringsnummer Motor
(kW) |
|||||||||
|
A/R |
A/L |
B/R |
B/L |
BS/R |
BS/L |
0,25 |
0,37 |
0,55 |
0,75 |
|
||
|
|
3023.
. . . . . . |
.
. 1 . . |
.
. 2 . . |
.
. 3 . . |
.
. 4 . . |
.
. 7 . . |
.
. 8 . . |
.
.25 |
.
.26 |
.
.27 |
.
.28 |
|
|
2,500 |
30230025… |
Zie
bovenstaande tabel |
24 |
30 |
|
|
|
|||||
|
4,000 |
30230040… |
15 |
27 |
30 |
|
|
||||||
|
4,500 |
30230450… |
13 |
24 |
30 |
|
|
||||||
|
5,000 |
30230050… |
12 |
22 |
30 |
|
|
||||||
|
6,000 |
30230060… |
10 |
18 |
28 |
30 |
|
||||||
|
8,000 |
30230080… |
7 |
13 |
21 |
30 |
|
||||||
|
9,000 |
30230090… |
6 |
12 |
18 |
28 |
|
||||||
|
Bestelnummers
serie 3 |
Bedrijfsoverdruk
(bar) |
|||||||||||
|
(l/min) |
Hoofdnummer |
Eerste
uitbreidingsnummer
Uitvoering |
Tweede
uitvoeringsnummer Motor
(kW) |
|||||||||
|
A/R |
A/L |
B/R |
B/L |
BS/R |
BS/L |
0,37 |
0,55 |
0,75 |
1,10 |
1,50 |
||
|
|
3033.
. . . . . . |
.
. 1 . . |
.
. 2 . . |
.
. 3 . . |
.
. 4 . . |
.
. 7 . . |
.
. 8 . . |
.
. 26 |
.
. 27 |
.
. 28 |
.
. 29 |
.
. 30 |
|
12,000 |
30330120… |
Zie
bovenstaande tabel |
9 |
14 |
20 |
30 |
|
|||||
|
16,000 |
30330160… |
6 |
10 |
15 |
22 |
30 |
||||||
|
Bestelnummers
serie 4 |
Bedrijfsoverdruk
(bar) |
|||||||||||
|
(l/min) |
Hoofdnummer |
Eerste
uitbreidingsnummer
Uitvoering |
Tweede
uitvoeringsnummer Motor
(kW) |
|||||||||
|
A/R |
A/L |
B/R |
B/L |
BS/R |
BS/L |
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
||
|
|
3043.
. . . . . . |
.
. 1 . . |
.
. 2 . . |
.
. 3 . . |
.
. 4 . . |
.
. 7 . . |
.
. 8 . . |
.
. 27 |
.
. 28 |
.
. 29 |
.
. 30 |
.
. 43 |
|
21,000 |
30430210… |
Zie
bovenstaande tabel |
8 |
11 |
17 |
24 |
30 |
|||||
|
28,000 |
30430280… |
6 |
8 |
12 |
18 |
27 |
||||||
|
Bestelnummers
serie 5 |
Bedrijfsoverdruk
(bar) |
|||||||||||
|
(l/min) |
Hoofdnummer |
Eerste
uitbreidingsnummer
Uitvoering |
Tweede
uitvoeringsnummer Motor
(kW) |
|||||||||
|
A/R |
A/L |
B/R |
B/L |
BS/R |
BS/L |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
||
|
|
3053.
. . . . . . |
.
. 1 . . |
.
. 2 . . |
.
. 3 . . |
.
. 4 . . |
.
. 7 . . |
.
. 8 . . |
.
. 28 |
.
. 29 |
.
. 30 |
.
. 43 |
.
. 47 |
|
28,000 |
30530280… |
Zie
bovenstaande tabel |
8 |
12 |
18 |
27 |
30 |
|||||
|
36,000 |
30530360… |
7 |
11 |
16 |
24 |
30 |
||||||
|
45,000 |
30530450… |
5 |
8 |
11 |
17 |
23 |
||||||
|
50,000 |
30530500… |
|
7 |
10 |
15 |
21 |
||||||
|
55,000 |
30530550… |
|
6 |
9 |
14 |
19 |
||||||
|
60,000 |
30530600… |
|
6 |
8 |
13 |
17 |
||||||
|
65,000 |
30530650… |
|
5 |
8 |
12 |
15 |
||||||
