TANDWIELPOMPEN
Een veelzijdige pomp vooral bedoeld voor de smering van tandwielen. De pomp is zelfaanzuigend met een aanzuighoogte tot ongeveer 1m. Voor speciale toepassingen zijn pompen beschikbaar voor radiale asbelasting en in speciale materialen. Er zijn ook multi-ring pompen verkrijgbaar.
SERIE
1-5 FLENSPOMPEN
|
Bestelcodes
serie 1 |
||||||||
|
Debiet (l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
C |
Uitvoering
BS |
||||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
1.000 |
301000101 |
301000102 |
301000103 |
301000104 |
301000105 |
301000106 |
301000107 |
301000108 |
|
1.500 |
301000151 |
301000152 |
301000153 |
301000154 |
301000155 |
301000156 |
301000157 |
301000158 |
|
2.000 |
301000201 |
301000202 |
301000203 |
301000204 |
301000205 |
301000206 |
301000207 |
301000208 |
|
2.500 |
301000251 |
301000252 |
301000253 |
301000254 |
301000255 |
301000256 |
301000257 |
301000258 |
|
3.000 |
301000301 |
301000302 |
301000303 |
301000304 |
301000305 |
301000306 |
301000307 |
301000308 |
|
3.500 |
301000351 |
301000352 |
301000353 |
301000354 |
301000355 |
301000356 |
301000357 |
301000358 |
|
4.000 |
301000401 |
301000402 |
301000403 |
301000404 |
301000405 |
301000406 |
301000407 |
301000408 |
|
Bestelcodes
serie 2 |
||||||||
|
Debiet (l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
C |
Uitvoering
BS |
||||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
2.500 |
302000251 |
302000252 |
302000253 |
302000254 |
302000255 |
302000256 |
302000257 |
302000258 |
|
4.000 |
302000401 |
302000402 |
302000403 |
302000404 |
302000405 |
302000406 |
302000407 |
302000408 |
|
4.500 |
302000451 |
302000452 |
302000453 |
302000454 |
302000455 |
302000456 |
302000457 |
302000458 |
|
5.000 |
302000501 |
302000502 |
302000503 |
302000504 |
302000505 |
302000506 |
302000507 |
302000508 |
|
6.000 |
302000601 |
302000602 |
302000603 |
302000604 |
302000605 |
302000606 |
302000607 |
302000608 |
|
8.000 |
302000801 |
302000802 |
302000803 |
302000804 |
302000805 |
302000806 |
302000807 |
302000808 |
|
9.000 |
302000901 |
302000902 |
302000903 |
302000904 |
302000905 |
302000906 |
302000907 |
302000908 |
|
Bestelcodes
serie 3 |
||||||||
|
Debiet (l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
C |
Uitvoering
BS |
||||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
12.000 |
303001201 |
303001202 |
303001203 |
303001204 |
303001205 |
303001206 |
303001207 |
303001208 |
|
16.000 |
303001601 |
303001602 |
303001603 |
303001604 |
303001605 |
303001606 |
303001607 |
303001608 |
|
Bestelcodes
serie 4 |
||||||||
|
Debiet (l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
C |
Uitvoering
BS |
||||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
21.000 |
304002101 |
304002102 |
304002103 |
304002104 |
304002105 |
304002106 |
304002107 |
304002108 |
|
28.000 |
304002801 |
304002802 |
304002803 |
304002804 |
304002805 |
304002806 |
304002807 |
304002808 |
|
Bestelcodes
serie 5 |
||||||||
|
Debiet (l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
C |
Uitvoering
BS |
||||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
28.000 |
305002801 |
305002802 |
305002803 |
305002804 |
305002805 |
305002806 |
305002807 |
305002808 |
|
36.000 |
305003601 |
305003602 |
305003603 |
305003604 |
305003605 |
305003606 |
305003607 |
305003606 |
|
45.000 |
305004501 |
305004502 |
305004503 |
305004504 |
305004505 |
305004506 |
305004507 |
305004508 |
|
50.000 |
305005001 |
305005002 |
305005003 |
305005004 |
305005005 |
305005006 |
305005007 |
305005008 |
|
55.000 |
305000551 |
305005502 |
305005503 |
305005504 |
305005505 |
305005506 |
305005507 |
305005508 |
|
60.000 |
305006001 |
305006003 |
305006003 |
305006004 |
305006005 |
305006006 |
305006007 |
305006008 |
|
65.000 |
305006501 |
305006503 |
305006503 |
305006504 |
305006505 |
305006506 |
305006507 |
305006508 |
Uitvoering
A: zonder overdrukventiel (kan achteraf niet worden
bijgestoken)
Uitvoering
B: met ingebouwd overdrukventiel, ingesteld op 30 bar of op
de gevraagde druk
Uitvoering
C: pomp waarbij draairichting niet uitmaakt bij gelijke
stroomrichting, zonder overdrukventiel
Uitvoering
BS: Gelijk aan uitvoering B, maar hierbij keert de olie terug
van het overdrukventiel naar het reservoir
Rechts:

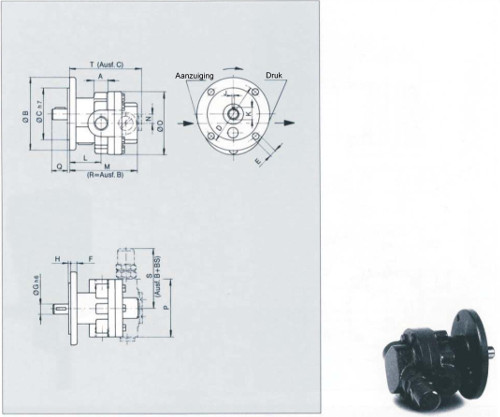

Aandrijfrichting en stroomrichting rechts, volgens de
afbeelding.
Links:
Aandrijfrichting en stroomrichting links, tegengesteld aan de
afbeelding.
