POMPEN
MET BINNENTANDWIELEN
SERIE
MZI MOTORPOMPEN HORIZONTAAL
|
|
|
||||||||||||||||||||||||||||||||||
|
Het apparaat combineert de voordelen van een interne tandwielpomp - toegenomen soepelheid, een betere absorptie en een langere levensduur dan externe tandwielpompen - met een compact design. De pomp wordt direct gemonteerd op de motor. Afhankelijk van de bedrijfsomstandigheden is de toelaatbare aanzuighoogte ongeveer |
|||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||
|
Afmetingen motor |
|
||||||||||||
|
bouwgrootte BG |
vermogen (kW) |

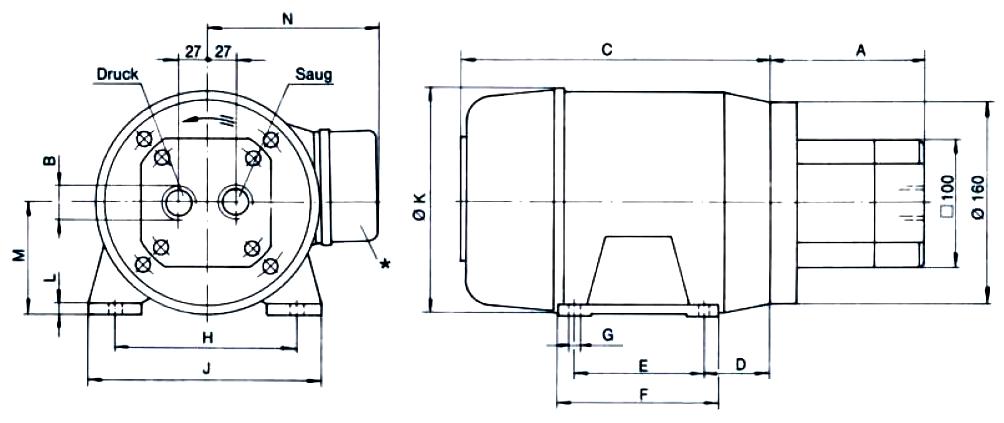

Afmetingen (mm) |
|
||||||||||
|
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
|||
|
80 |
0,55 / 0,75 |
233 |
50 |
100 |
125 |
9.5 |
125 |
160 |
158 |
9 |
80 |
118 |
|
|
90 |
1,10 |
249 |
56 |
100 |
130 |
9.5 |
140 |
180 |
178 |
10 |
90 |
133 |
|
|
1,50 |
274 |
125 |
|||||||||||
|
100 |
2,20 / 3,00 |
308 |
63 |
140 |
175 |
11.5 |
160 |
194 |
195 |
12 |
100 |
144 |
|
|
112 |
4,00 |
315 |
70 |
140 |
175 |
11.5 |
190 |
224 |
195 |
14 |
112 |
144 |
|
POMPEN
MET BINNENTANDWIELEN
SERIE
MZI MOTORPOMPEN HORIZONTAAL
|
grafiek van debiet (olieviscositeit 38/mm²/s) toerental 1400 t/min |
Db grafiek |
||||
|

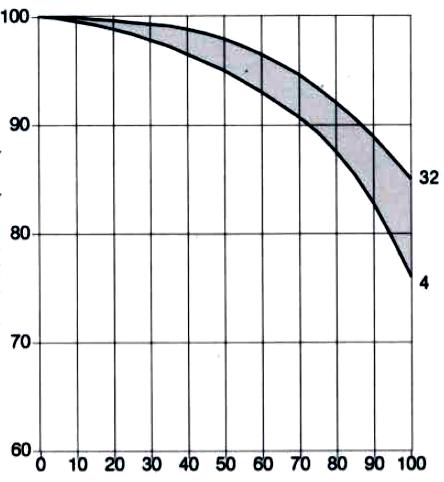

debiet (%) |
|
nominaal debiet (l/min) |

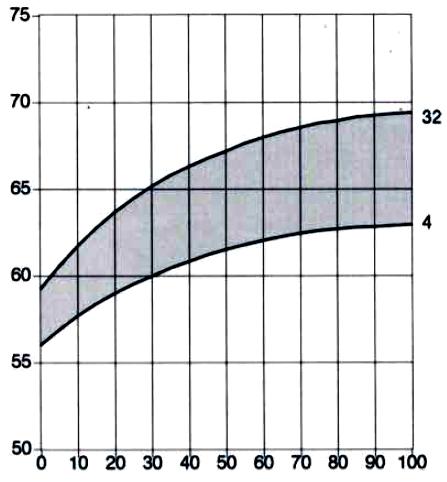

geluid (dBA) |
|
nominaal debiet (l/min) |
|
werkdruk (bar) |
werkdruk (bar) |
||||
|
Werkdruk (bar) |
Gewicht (kg) |
||||||||||||||
|
debiet |
met motor (kW) |
met motor (kW) |
ventiel B en BS |
||||||||||||
|
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
4,00 |
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
4,00 |
||
|
4,000 |
45 |
65 |
100 |
100 |
|
|
|
14.0 |
15.5 |
17.5 |
19.5 |
23.5 |
27.5 |
33.5 |
0,30 |
|
6,000 |
30 |
45 |
70 |
95 |
100 |
|
|
14.4 |
15.9 |
17.9 |
19.9 |
23.9 |
27.9 |
33.9 |
0,30 |
|
9,000 |
20 |
30 |
45 |
65 |
95 |
100 |
|
14.6 |
16.1 |
18.1 |
20.1 |
24.1 |
28.1 |
34.1 |
0,30 |
|
12,000 |
15 |
23 |
35 |
50 |
75 |
100 |
|
15.5 |
17.0 |
19.0 |
21.0 |
25.0 |
29.0 |
35.0 |
0,50 |
|
16,000 |
|
17 |
25 |
35 |
55 |
75 |
100 |
16.0 |
17.5 |
19.5 |
21.5 |
25.5 |
29.5 |
35.5 |
0,50 |
|
21,000 |
|
12 |
20 |
28 |
42 |
60 |
80 |
16.8 |
18.3 |
20.3 |
22.3 |
26.3 |
30.3 |
36.3 |
0,75 |
|
24,000 |
|
10 |
17 |
24 |
35 |
50 |
70 |
17.2 |
18.7 |
20.7 |
22.7 |
26.7 |
30.7 |
36.7 |
0,75 |
|
32,000 |
|
8 |
13 |
18 |
28 |
40 |
55 |
18.0 |
19.5 |
21.5 |
23.5 |
27.5 |
31.5 |
37.5 |
0,75 |
|
Bestelnummer |
|||||||||
|
debiet (l/min) |
artikelnummer |
samengestelde nummer motor (kW) |
|||||||
|
rechts |
links |
0,55 |
0,75 |
1,10 |
1,50 |
2,20 |
3,00 |
4,00 |
|
|
4,000 |
3092 0040 1… |
3092 0040 2… |
..27 |
..28 |
..29 |
..30 |
..43 |
..47 |
..49 |
|
6,000 |
3092 0060 1… |
3092 0060 2… |
|||||||
|
9,000 |
3092 0090 1… |
3092 0090 2… |
|||||||
|
12,000 |
3092 0120 1… |
3092 0120 2… |
|||||||
|
16,000 |
3092 0160 1… |
3092 0160 2… |
|||||||
|
21,000 |
3092 0210 1… |
3092 0210 2… |
|||||||
|
24,000 |
3092 0240 1… |
3092 0240 2… |
|||||||
|
32,000 |
3092 0320 1… |
3092 0320 2… |
|||||||
Uitvoering
A: zonder
overdrukventiel (kan achteraf niet worden bijgestoken)
Rechts:
aandrijfrichting en stroomrichting rechts, volgens de afbeelding
hierboven
Links:
aandrijfrichting en stroomrichting links, tegengesteld aan de
afbeelding
hierboven
