POMPENMET
BINNENTANDWIELEN
|
Technische
data |
|
|
Debiet
bij n =1400/min |
l/min |
|
Toerental |
500-2800
/ min |
|
Bedrijfsoverdruk
bij 100% ED |
80
bar |
|
Bedrijfsoverdruk
bij 10% ED |
100
bar |
|
Inlaatdruk |
3
bar |
|
Viscositeit |
20-400
mm²/s |
|
Temperatuurbereik |
|
|
Draairichting |
zie
tabel |
|
Montagepositie |
gelijk |
|
Materiaal |
Behuizing
GG Tandwielen
en as Cr Ni Asafdichting
NBR |
SERIE
FLI FLENSPOMPEN
Pomen met binnentandwielen hebben een grotere
soepelheid, een betere absorptie en een langere levensduur.
|

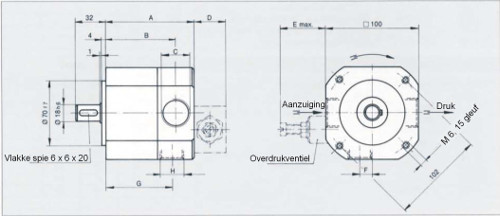

Afmetingen |
||||||||||
|
Debiet
(l/min) |
Afmetingen
(mm) |
Gewicht
(kg) |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
A |
B/BS |
|
|
4.000 |
57.5 |
44.5 |
R3/8” |
28 |
36 |
11 |
42.5 |
R3/8” |
5.6 |
5.9 |
|
6.000 |
60.0 |
47.0 |
45.0 |
6.0 |
6.3 |
|||||
|
9.000 |
63.5 |
50.5 |
48.5 |
6.2 |
6.5 |
|||||
|
12.000 |
73.0 |
57.0 |
R1/2” |
32 |
45 |
14 |
54.0 |
R1/2” |
7.0 |
7.5 |
|
16.000 |
78.0 |
62.0 |
59.0 |
7.4 |
7.9 |
|||||
|
21.000 |
90.5 |
70.5 |
R3/4” |
35 |
58 |
14 |
66.5 |
R3/4” |
8.3 |
9.1 |
|
24.000 |
95.5 |
75.5 |
71.5 |
8.7 |
9.5 |
|||||
|
32.000 |
104.5 |
84.5 |
R
|
80.5 |
9.4 |
10.2 |
||||
Uitvoering
B: met ingebouwd overdrukventiel, ingesteld op 35 bar of op
de gevraagde druk
Rechts:
Aandrijfrichting en stroomrichting rechts, standaard
Links:
Aandrijfrichting en stroomrichting links, tegengesteld aan standaard
|
Bestelcodes |
||||||
|
Debiet
(l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
BS |
|||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
4.000 |
3090
0040 1 |
3090
0040 2 |
3090
0040 3 |
3090
0040 4 |
3090
0040 7 |
3090
0040 8 |
|
6.000 |
3090
0060 1 |
3090
0060 2 |
3090
0060 3 |
3090
0060 4 |
3090
0060 7 |
3090
0060 8 |
|
9.000 |
3090
0090 1 |
3090
0090 2 |
3090
0090 3 |
3090
0090 4 |
3090
0090 7 |
3090
0090 8 |
|
12.000 |
3090
0120 1 |
3090
0120 2 |
3090
0120 3 |
3090
0120 4 |
3090
0120 7 |
3090
0120 8 |
|
16.000 |
3090
0160 1 |
3090
0160 2 |
3090
0160 3 |
3090
0160 4 |
3090
0160 7 |
3090
0160 8 |
|
21.000 |
3090
0210 1 |
3090
0210 2 |
3090
0210 3 |
3090
0210 4 |
3090
0210 7 |
3090
0210 8 |
|
24.000 |
3090
0240 1 |
3090
0240 2 |
3090
0240 3 |
3090
0240 4 |
3090
0240 7 |
3090
0240 8 |
|
32.000 |
3090
0320 1 |
3090
0320 2 |
3090
0320 3 |
3090
0320 4 |
3090
0320 7 |
3090
320 8 |
POMPEN
MET BINNENTANDWIELEN
SERIE
UI VOETPOMPEN

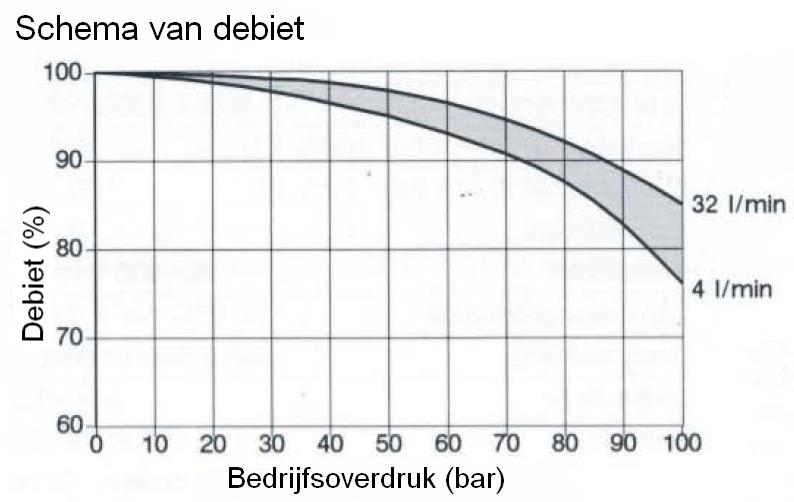

Het debiet afhankelijk van het
volume bij een viscositeit van 38 mm²/s en een toerental van 1400/min.
|
Bestelcodes |
||||||
|
Debiet
(l/min) |
Uitvoering
A |
Uitvoering
B |
Uitvoering
BS |
|||
|
Rechts |
Links |
Rechts |
Links |
Rechts |
Links |
|
|
4.000 |
3091
0040 1 |
3091
0040 2 |
3091
0040 3 |
3091
0040 4 |
3091
0040 7 |
3091
0040 8 |
|
6.000 |
3091
0060 1 |
3091
0060 2 |
3091
0060 3 |
3091
0060 4 |
3091
0060 7 |
3091
0060 8 |
|
9.000 |
3091
0090 1 |
3091
0090 2 |
3091
0090 3 |
3091
0090 4 |
3091
0090 7 |
3091
0090 8 |
|
12.000 |
3091
0120 1 |
3091
0120 2 |
3091
0120 3 |
3091
0120 4 |
3091
0120 7 |
3091
0120 8 |
|
16.000 |
3091
0160 1 |
3091
0160 2 |
3091
0160 3 |
3091
0160 4 |
3091
0160 7 |
3091
0160 8 |
|
21.000 |
3091
0210 1 |
3091
0210 2 |
3091
0210 3 |
3091
0210 4 |
3091
0210 7 |
3091
0210 8 |
|
24.000 |
3091
0240 1 |
3091
0240 2 |
3091
0240 3 |
3091
0240 4 |
3091
0240 7 |
3091
0240 8 |
|
32.000 |
3091
0320 1 |
3091
0320 2 |
3091
0320 3 |
3091
0320 4 |
3091
0320 7 |
3091
0320 8 |
|

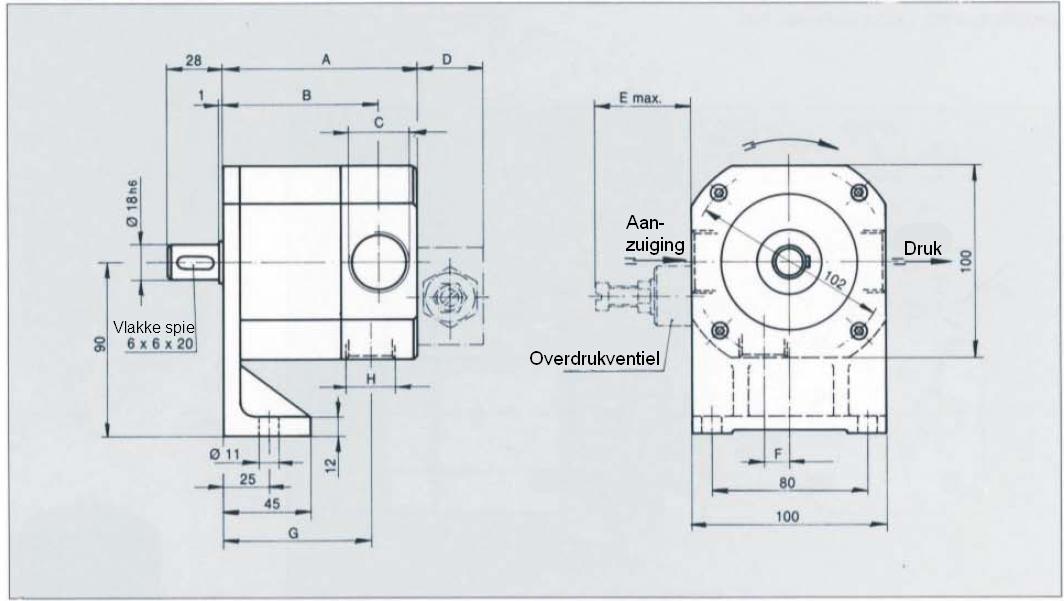

Afmetingen |
||||||||||
|
Debiet
(l/min) |
Afmetingen
(mm) |
Gewicht
(kg) |
||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
A |
B/BS |
|
|
4.000 |
61.5 |
48.5 |
R3/8” |
28 |
36 |
11 |
42.5 |
R3/8” |
5.8 |
6.1 |
|
6.000 |
64.0 |
51.0 |
45.0 |
6.2 |
6.5 |
|||||
|
9.000 |
67.5 |
54.5 |
48.5 |
6.4 |
6.7 |
|||||
|
12.000 |
77.0 |
61.0 |
R1/2” |
32 |
45 |
14 |
54.0 |
R1/2” |
7.2 |
7.7 |
|
16.000 |
82.0 |
66.0 |
59.0 |
7.6 |
8.1 |
|||||
|
21.000 |
94.5 |
74.5 |
R3/4” |
35 |
58 |
14 |
66.5 |
R3/4” |
8.5 |
9.3 |
|
24.000 |
99.5 |
79.5 |
71.5 |
8.9 |
9.7 |
|||||
|
32.000 |
108.5 |
88.5 |
R
|
80.5 |
9.6 |
10.4 |
||||
