Verticaal peilglas met thermometer OPA.SLV(T)

Home > Oliepeilglazen > Verticaal-peilglas > Verticaal-peilglas-met-thermometer

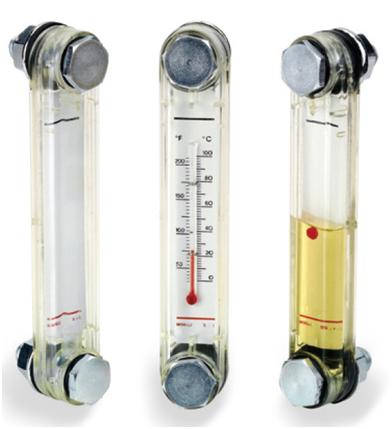

R.OPA.SLV – verticaal peilglas

R.OPA.SLVT – verticaal peilglas met thermometer

Thermoplastisch peilglas gemaakt van transparante polyamide, die een goede mechanische weerstand biedt en ondoordringbaar is door minerale olie, benzine, smeermiddelen, petroleum, oplosmiddelen en de meeste chemische stoffen (zie tabel N1, pagina 58). Vermijd contact met oplossingen op basis van alcohol, anti-vriesvloeistoffen bij hoge temperaturen en water warmer dan 80°C

Maximale werkingstemperatuur 100°C (test bij 1 bar = 15 psi)

Deze peilglazen worden gebruikt in verschillende soorten olie- en brandstoftanks, dit doordat ze proper blijven in de meeste omstandigheden. Het transparante peilglas behoud zijn doorzichtigheid onder de meeste klimaatomstandigheden.

Het peilglas is gemaak door twee helften ultrasoon aan elkaar te lassen, om rondom een lekvrije afdichting te garanderen. Aan de binnenkant zit een wit scherm met minimum en maximum niveau-aanduiding. Aan de buitenkant wordt afdichting gegarandeerd door O-ringen en platte rubberen sluitringen op elke bevestigingsbout.

Het peilglas kan extern gemonteerd worden door de 2 schroefgaten M10 of M12 (76 mm of 127 mm middenafstand, speling +/- 0,3mm). Daarnaast kunnen ze intern vastgemaakt worden met de twee bijgeleverde flensmoeren door 2 gewone gaten (10,2mm of 12,2mm, speling 0 + 0,2mm).

Maximale aanbevolen aandraaistorsie: 5Nm.

Model SLVT is uitgerust met een interne thermometer in graden Celsius (0-100°C) en Fahrenheit (50-200°F) (0-80°C/50-175°F model SLVT/76)

Drukweerstand: De volgende gegevens zijn gebaseerd op interne technische dichtingstest, waarvoor hydraulische vloeistof bij verschillende temperaturen gebruikt is.

20°C- 68F = tot 145 PSI

60°C-140F = tot 116 PSI

Speciale uitvoeringen

Model SLV-T/CX gemaakt van speciaal hars dat resistent is tegen vloeistoffen die alcohol en anti-vriesvloeistoffen bevatten.

Model SLV-T/RB met drijvend rood balletje om de zichtbaarheid te verbeteren van het niveau van licht gekleurde vloeistoffen.

Model SLV-T/INOX met moeren en bouten van roestvrij staal AISI 303, geschikt voor gebruik in corrosieve omgevingen zoals marine.

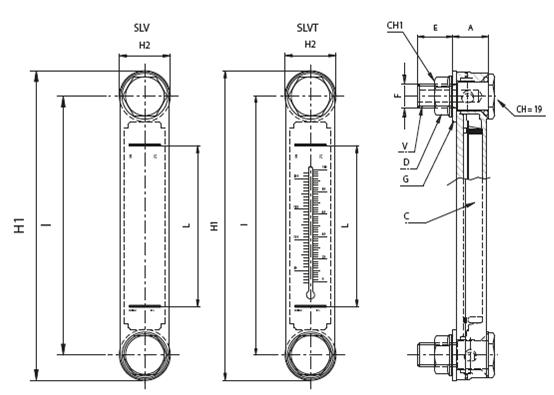

Code	I	H1	H2	F	E	A	L	CH1	ØF1	gewicht gr
R.OPA.SLV-076-M10	76	100	27	M10	19	23	39	15	10.2	100
R.OPA-SLV-076-M12	76	100	27	M12	19	23	39	18	12.2	100
R.OPA-SLVT-076-M10	76	100	27	M10	19	23	39	15	10.2	100
R.OPA-SLVT-076-M12	76	100	27	M12	19	23	39	18	12.2	100
R.OPA-SLV-127-M12	127	150	27	M12	19	23	80	18	12.2	135
R.OPA-SLV-127-M10	127	150	27	M10	19	23	80	15	10.2	135
R.OPA-SLVT-127-M12	127	150	27	M12	19	23	80	18	12.2	135
R.OPA-SLVT-127-M10	127	150	27	M10	19	23	80	15	10.2	135
