R.OVD.TPB- push-fit vuldop met laag profiel

R.OL.TPBS - push-fit ontluchtingsdop met laag profiel

R.OL.TPBSF - push-fit ontluchtingsdop met laag profiel met filter

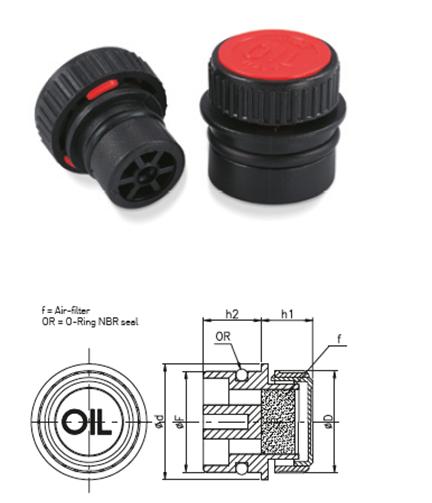

Plug met geribbeld profiel, gemaakt van polyamide 66 voor een hoge mechanische weerstand bij zowel lage als hoge temperaturen (max. werkingstemperatuur 100°C/212F)

Push-fit montage in geboord gat (groottes zie tabel), speling -0 +0,1 mm met 1 mm/45 graden afschuining. Afdichting door NBR 70 Shore O-ring in de externe groef.

Standaard in zwart met rood deksel, met de afdruk van het symbool voor ‘bijvullen’ en het woord OIL.

Modellen TPBS-TPBSF hebben  een grote ontluchtingscapaciteit via de ontluchtingsgaten aan de onderkant van de kop.

Model TPBSF heeft een luchtfilter (40 micron) gemaakt van polyurethaan.

Deze pluggen en ontluchtingsdoppen met laag profiel worden gebruikt waar de bovenruimte beperkt is.

Code

F

D

d

h1

h2

R.OVD.TPB-18

R.OL.TPBS-18

R.OL.TPBSF/18

18

30

23

14

14

R.OVD.TPB-20

R.OL.TPBS-20

R.OL.TPBSF/20

20

30

24

14

15,5

R.OVD.TPB-26

R.OL.TPBS-26

R.OL.TPBSF/26

26

30

30

14

16,5

R.OVD.TPB-30

R.OL.TPBS-30

R.OL.TPBSF/30

30

30

34

14

17
