R.OVD.TPBA- push-fit vuldop met laag profiel en peilstok

R.OL.TPBAS - push-fit ontluchtingsdop met laag profiel en peilstok

R.OL.TPBAF - push-fit ontluchtingsdop met laag profiel met filter en peilstok

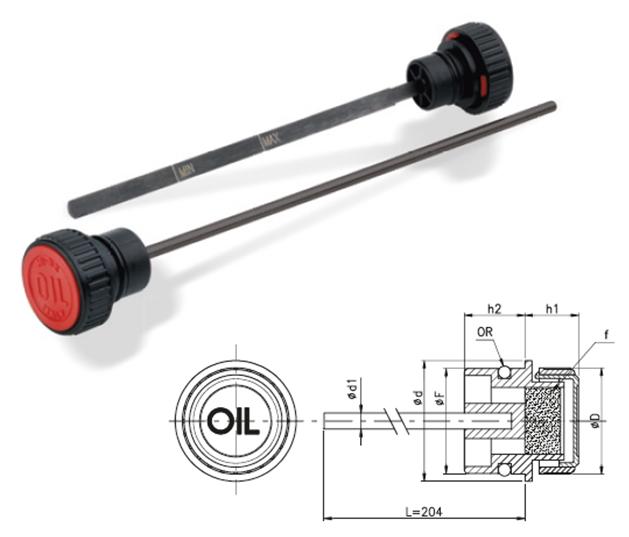

Plug met geribbeld profiel, gemaakt van polyamide 66 (max. werkingstemperatuur 100°C/212F) uitgerust met een ronde peilstok van gegalvaniseerd staal.

Push-fit montage in geboord gat (groottes zie tabel), speling -0 +0,1 mm met 1 mm/45 graden afschuining. Afdichting door NBR 70 Shore O-ring in de externe groef.

Standaard peilstok is 204 mm, maar bij bestellingen van meer dan 250 stuk kan deze op maakt gemaakt worden en kunnen MIN-MAX inkepingen op de gewenste plaats gemaakt worden.

Speciaal model FLEX: met buigzame platte peilstok, bij bestelling van voldoende hoeveelheid verkrijgbaar.

De buitenkant van de peilstok is zink gefosfateerd. Laserinscriptie voor min- en maxpeil eveneens verkrijgbaar op aanvraag. De buigzame peilstok is geschikt voor toepassingen waarvoor een speciaal gevormd profiel moet worden gevolgd.

Modellen TPBS-TPBSF hebben  een grote ontluchtingscapaciteit via de ontluchtingsgaten aan de onderkant van de kop.

Model TPBAF heeft een luchtfilter (40 micron) gemaakt van polyurethaan.

Deze pluggen en ontluchtingsdoppen met laag profiel worden gebruikt waar de bovenruimte beperkt is.

Code

F

D

d

h1

h2

R.OVD.TPBA-18

R.OL.TPBAS-18

R.OL.TPBAF-18

18

30

23

14

14

R.OVD.TPBA-20

R.OL.TPBAS-20

R.OL.TPBAF-20

20

30

24

14

15,5

R.OVD.TPBA-26

R.OL.TPBAS-26

R.OL.TPBAF-26

26

30

30

14

16,5

R.OVD.TPBA-30

R.OL.TPBAS-30

R.OL.TPBAF-30

30

30

34

14

17
