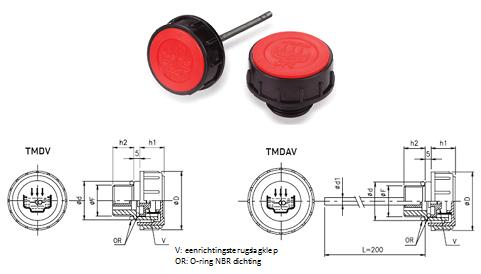

R.OL.TMDV - ontluchtingsvuldop met eenrichtingsterugslagklep

R.OL.TMDAV - ontluchtingsvuldop met eenrichtingsterugslagklep en peilstok



Ontluchtingsvuldop met handige verticale ribbels voor een betere grip.

Standaarduitvoering: zwart met rood deksel met het UNI klep symbool op.

Oliebestendige 70 Shore O-ring.

Gemaakt van thermoplastisch materiaal voor een uitstekende dimensionele stabiliteit, schokbestendigheid en hoge mechanische weerstand bij zowel lage als hoge temperaturen (max. werkingstemperatuur 100°C/212 F).

De ontluchtingsvuldop laat enkel lucht ontsnappen. Wanneer druk in de tank hoger wordt dan de veerdruk van de interne terugslagklep (0,20-0,25 Bar) gaat de klep omhoog en kan de lucht ontsnappen

De klep keer terug naar zijn plaats wanneer de druk lager of gelijk is aan de ingestelde waarde.

Deze onluchtingsvuldoppen worden gebruikt in behuizingen van compressors, versnellingsbakken en allerlei toepassingen waarvoor een luchtdruk van 20-25 bar (3-3,6 psi) moet worden behouden.

Model TMDAV is standaard met peilstok van 200 mm, gemeten van contactpunt met het de tank tot het einde van de peilstok.

Bij bestellingen van meer dan 250 stuks kan de peilstok op maat worden gemaakt en kunnen MIN-MAX inkepingen op de gewenste plaats worden gemaakt.

Code

F

D

d

d1

h1

h2

R.OL.TMDV-R06

R.OL.TMDAV-R06

G 3/8”

36

23

4

17

11

R.OL.TMDV-R08

R.OL.TMDAV-R08

G ½”

41

28

4

18

12

R.OL.TMDV-R12

R.OL.TMDAV-R12

G ¾”

47

33

5

17

12

R.OL.TMDV-R16

R.OL.TMDAV-R16

G 1”

52

38

5

20

12

R.OL.TMDV-R24

R.OL.TMDAV-R24

G 1 ½”

63

49

5

23

13

R.OL.TMDV-M16

R.OL.TMDAV-M16

M 16x1,5

36

23

4

17

11

R.OL.TMDV-M18

R.OL.TMDAV-M18

M 18x1,5

41

28

4

17,5

12

R.OL.TMDV-M20

R.OL.TMDAV-M20

M 20x1,5

41

28

4

17,5

12

R.OL.TMDV-M22

R.OL.TMDAV-M22

M 22x1,5

41

28

4

17,5

12
