CTR - ontluchtingsdop met zeef - tankdop

Code

Omschrijving

R.OL.CTR

ontluchtingsdop zonder veiligheidsketting

R.OL.CTR/C

ontluchtingsdop met veiligheidsketting

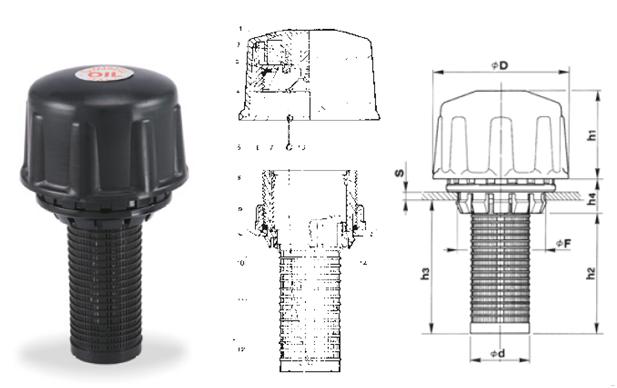

Ontluchtingsdop met zeefkorfje. Gebruikt als tankdop. Bevat 3 onderdelen:

- Bovenste zwarte ontluchtingsdop gemaakt van polyamide 66. In de dop zit een filter (50 micron) gemaakt van polyurethaan. De dop heeft een interne schroefdraad en schroeft op het hoofddeel in de tank.

- Zwart hoofddeel gemaakt van technopolymeer bevat een sluitring met schroefdraad en een binnenste sluitring. Het hoofddeel zit in een voorgeboort gat (diameter min. 55 mm - max 55,3 mm) in de bovenkant van het reservoir.

De wanddikte mag niet meer dan 8 mm en niet minder dan 2 mm zijn.

Met deze ontluchtingsdop moeten voor de montage geen gaten worden geboord en getapt.

Een veiligheidsketting, die de dop met het hoofddeel verbindt, zorgt ervoor dat de dop niet kan worden misplaatst bij verwijdering.

- zwart zeefkorftje gemaakt uit polypropileen, maximum werkingstemperatuur 80°C/176 F.

Dichting tussen tank en hoofddeel: O-ring 70 Shore

Luchtdoorstromingscapaciteit bij druk van 50 mbar (0,73 psi) = 300 liter/minuut

1

ontluchtingsdop

8

hoofddeel

D

88

2

filter uit polyuretaan

9

sluitring

h1

55

3

binnenste dop met schroefdraad (M60x2)

10

O-ring

h2

80

4

platte dichting

11

binnenste sluitring

h3

88

5

ontluchtingsgaten

12

filterkorfje

h4

21

6

bevestigingschroef (3x)

13

schroef voor veiligheidsketting

d

38

7

veiligheidsketting

14

tankdop

S

2-8 mm
