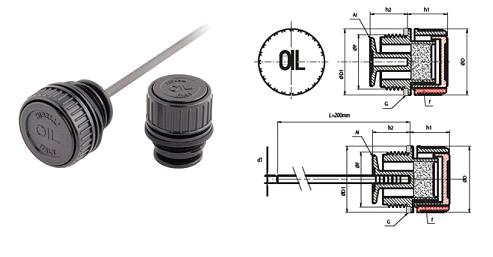

R.OL.TCSZF - geribbelde bijvulplug met ontluchtingsgat, anti-spatschijf en filter

R.OL.TCSZF+A - geribbelde bijvulplug met ontluchtingsgat, peilstok, anti-spatschijf en filter



     Zwarte pluggen met geribbelde kop en schroefdraad, gemaakt van thermoplastisch materiaal (polyamide 66).

    Maximale werkingstemperatuur 100°C

     Platte rubberen NBR dichting

     Op de bovenkant van de pluggen staat een afdruk van het woord OIL. De ingebouwde anti-spatschijf onder de schroefdraad verminderd morsen wanneer de olie veel beweegt in een reservoir of versnellingsbak.

     De filter van polyurethaan (40 micron) vermijdt dat vuil uit de omgeving in de olie komt.

     Luchtdoorstromingscapaciteit (P): zie tabel. Uitgedrukt in liter/minuut bij een tankdruk van 50 mbar (0,73 psi).

    Model TCSZF+A met ronde stalen peilstok met zink gefosfateerde beschermlaag. Standaardlengte 200 mm. Bij bestelling van minimum 250 stuks kan de lengte aangepast worden en kunnen MIN‑MAX inkepingen gemaakt worden op de gewenste plaats.

Code

F

D

D1

h1

h2

P

R.OL.TCSZF-R04

R.OL.TCSZF-A-R04

G ¼”

21,5

21

16

11

40

R.OL.TCSZF-R06

R.OL.TCSZF-A-R06

G  3/8”

21,5

22,5

61

13

67

R.OL.TCSZF-R08

R.OL.TCSZF-A-R08

G ½”

24

25

11,5

14

97

R.OL.TCSZF-R12

R.OL.TCSZF-A-R12

G ¾”

31

32

19

13,5

78

R.OL.TCSZF-R16

R.OL.TCSZF-A-R16

G 1”

38

39

16

19,5

330

R.OL.TCSZF-R20



G 1 ¼”

48



12

18

33*

R.OL.TCSZF-M16

R.OL.TCSZF-A-M16

M16x1,5

21,5

22,5

16

13

67

* Model G 1 ¼” versie met ontluchtingsgat 3 mm
