ELEKTRO-OLIEGEVER EOS.H
 |  |
|
TYPE EOS.H
De elektro-meervoudige oliegever EOS.H komt in functie en werking overeen met de uitvoering EOS.B.
Door een andere constructie van het elektromagneetventiel is dit type oliegever ook te gebruiken in omgevingen waar water, stof en vochtigheid kunnen inwerken.
Leverbaar met perbunaan, hypalon, viton en teflon dichting. Bescherming tegen sproei- spuit- en straalwater. Ook in explosiebescherming (EX)SG4 te verkrijgen. Bescherming volgens DIN 4 00 50 IP 65. Andere elektrische spanningen op aanvraag.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
MONTAGE- EN GEBRUIKSAANWIJZIGING
TYPE EOS.H 140-3000 / 5000-9000 AL
MONTAGE

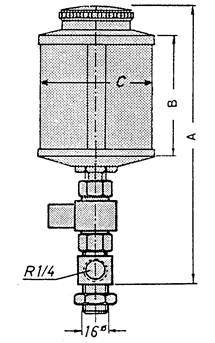

De elektrische bediende oliegever EOS.H (grootte 140-3000) heeft een schroefdraad M16 x 1,5 met moer en sluitring. De bevestiging gebeurt door een boring met d = 17 mm. De uitvoering MET.H met aluminiumreservoir (grootte 5000AL/9000AL) worden aan de bestaande dekselboringen d = 8,5 mm gemonteerd. Het type EOS.H is standaard met twee regelbare oliedruppelaars uitgerust. De smeerstofleidingen worden door leidingaansluitingen of buiskoppelingen aan de voor alle grootten bestaande binnendraad G 1/4 van de oliegever aangesloten.
Opgepast: voor de apparaten van de grootte 500 tot 3000 kunnen we als montagehulp het gebruik van de bevestiging MWI 90 of MWI 120 aanbevelen.
ELECTRISCHE AANSLUITING
De meervoudige electro oliedruppelaar EOS.H is voor de elektrische aansluiting met een tweepolige contactdoos (DIN 43650 / IEC 4400) uitgerust. Aan deze standaard gemonteerde contactdoos kunnen elektrische leidingen met een diameter d = 4,5 – 7,0 mm (PG9) aangesloten worden. De polen van de contactdoos zijn met (1) en (2) en de aarding met een symbool aangeduid.
Opgepast: de aansluiting van de elektrische bedrading gebeurt als volgt: 1 = +
2 = -
symbool = aarding
Meerdradige flexibele kabeladers moeten aan de kant van de aansluiting vertind worden, of van speciale adereindhulzen worden voorzien. Gelieve erop te letten, dat de spanning zeker overeenstemt met die die op het typeschild staat aangegeven. Alle EOS.H – oliedruppelaars voor AC-netspanning zijn voor 50Hz en 60 Hz geschikt. Wanneer de contactdoos volgens voorschrift is gemonteerd, voldoet de elektrische meervoudige oliedruppelaar EOS.H aan de beschermingsklasse IP65. Op aanvraag zijn ook speciale, gecertificeerde uitvoeringen zoals bv. ExSG4 en CSA / UL te verkrijgen. De aansluiting van het apparaat moet door een voor elektrische installaties geautoriseerd persoon gebeuren.
INBEDRIJFSTELLING
1 Elektrische leiding leggen en aansluiten (zie ‘elektr. aansluiting’);
2 reservoir opvullen;
3 elektrische stroom aanschakelen. Het magneetventiel opent zich en de vloeistof kan doorvloeien.
Opgepast: de oliegever mag nooit zonder vloeistof in werking worden gezet om verbranding van de magneetspoel te vermijden.
ONDERHOUD
1 Om een panne van de oliegever te vermijden (bij vervuiling kan de magneetspoel oververhit geraken en verbranden) is het aan te raden om het apparaat met bepaalde tussenpozen (afhankelijk van de vervuilingsgraad van de ingevulde vloeistoffen) met wasbenzine te doorspoelen. Indien voor deze reiniging andere vloeistoffen worden gebruikt, dan moet eerst hun verdraagzaamheid met plexiglas en perbunaan (NBR) worden getest. Wanneer het apparaat ondanks de grote diameter van zijn doorlaat (d = 6 mm) toch zou verstopt zijn, dan kan het ventiel door het lossen van vier laterale, goed toegankelijke sleufschroeven, geopend worden.
Opgepast: bij het openen van het ventiel mogen de ingebouwde delen (O-ring, veer, …) niet verloren gaan, aangezien het ventiel dan niet meer kan werken.
