TYPE EOS.B
Elektrisch bediende oliegever (-reservoir)
voor olie en andere vloeistoffen - Elektromagneetventiel ('OPEN-TOE'-functie)
-Grote vulkom met schroefdopsluiting of tankdeksel - Cilindrische vulkom uit
plexiglas of gewoon glas.
De electro-oliegevers (-reservoirs) EOS.B
vormen, in combinatie met de oliedruppelregelaars ETR en MTR goedkope
automatische smeerinstallaties volgens het éénleidings-smeersysteem.
De bediening van de 'OPEN-TOE'-functie
gebeurt direct via de hoofdschakelaar van de machine waarop de druppelaar
gemonteerd is.
Samen met de intervalregelaars beschikt u
over heel veel bedienings- en doseermogelijkheden.

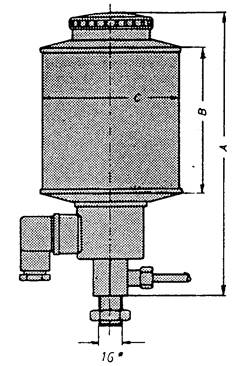

Art.
nr.
|
A
|
B
|
C
|
Volume
ml
|
Deksel
|
Elektr.
aansl.
|
EOS.B 140
|
150
|
60
|
60
|
140
|
schroef
|
24V 50Hz
|
EOS.B 200
|
170
|
80
|
60
|
200
|
schroef
|
24V DC
|
EOS.B 500
|
210
|
100
|
80
|
500
|
tank
|
48V 50Hz
|
EOS.B 1000
|
250
|
120
|
100
|
1000
|
tank
|
220V 50Hz
|
EOS.B 2000
|
295
|
150
|
133
|
2000
|
tank
|
220V 60Hz
|
EOS.B 3000
|
325
|
180
|
150
|
3000
|
tank
|
|
Leverbaar met perbunaan, hypalon, viton of
teflon-dichting
Niet in explosiebescherming (EX) SG 4
leverbaar.
Bescherming volgens DIN 4 00 50 IP 20
Andere elektrische spanningen op aanvraag.
MONTAGE- EN GEBRUIKSAANWIJZIGING
MONTAGE- EN GEBRUIKSAANWIJZIGING
TYPE EOS.B 140-3000
De elektrische bediende oliegever
EOS.B (grootte 140-3000) heeft een schroefdraad M16 x 1,5 met moer en
sluitring. De bevestiging gebeurt door een boring met d = 17 mm. De smeerstofleidingen worden door leidingaansluitingen of buiskoppelingen aan de zijdelingse
binnendraad G 1/4 van de druppelaars aangesloten.
Opgepast: voor een
probleemloze werking moet de oliegever verticaal gemonteerd worden. Het gebruik
van de montageprofielen MWI 90 of MWI 120 is aan te bevelen.
ELECTRISCHE AANSLUITING
De meervoudige electro oliedruppelaar
EOS.B is voor de elektrische aansluiting met een tweepolige contactdoos (DIN
43650 / IEC 4400) uitgerust. Aan deze standaard gemonteerde contactdoos kunnen
elektrische leidingen met een diameter d = 4,5 – 7,0 mm (PG9) aangesloten worden. De polen van de contactdoos zijn met (1) en (2) en de aarding met
een symbool aangeduid.
Opgepast: de
aansluiting van de elektrische bedrading gebeurt als volgt: 1 = +
2
= -
symbool
= aarding
Meerdradige flexibele kabeladers
moeten aan de kant van de aansluiting vertind worden, of van speciale
adereindhulzen worden voorzien. Gelieve erop te letten, dat de spanning zeker
overeenstemt met die die op het typeschild staat aangegeven. Het apparaat mag
bovendien niet worden blootgesteld aan een continue vochtigheid (IP 20). De
aansluiting van het apparaat moet door een voor elektrische installaties
geautoriseerd persoon gebeuren.
INBEDRIJFSTELLING
1 Elektrische
leiding leggen en aansluiten (zie ‘elektr. aansluiting’);
2 reservoir
opvullen;
3 elektrische
stroom aanschakelen. Het magneetventiel opent zich en de vloeistof kan
doorvloeien.
Opgepast: de
oliegever mag nooit zonder vloeistof in werking worden gezet om verbranding van
de magneetspoel te vermijden.
ONDERHOUD
Om een panne van de oliegever te
vermijden (bij vervuiling kan de magneetspoel oververhit geraken en verbranden)
is het aan te raden om het apparaat met bepaalde tussenpozen (afhankelijk van
de vervuilingsgraad van de ingevulde vloeistoffen) met wasbenzine te
doorspoelen. Indien voor deze reiniging andere vloeistoffen worden gebruikt,
dan moet eerst hun verdraagzaamheid met plexiglas en perbunaan (NBR) worden
getest. Bij verstopping van het apparaat of voor een uitwisseling van de magneetspoel,
moet men volgende stappen volgen:
1 Schroef- of
tankdeksel (al naargelang de uitvoering) verwijderen;
2 moer 14/6knt
met een steeksleutel lossen en uitdraaien en het vulstuk, bovenste
reservoirplaat en reservoirglas eruit nemen;
3 een
schroevendraaier door het bovenste gat van de centrale buis steken en die buis
eruit draaien. Wanneer bij deze actie de buis van de kern van de magneet zou
lossen, dan moet bij de latere montage van het apparaat zeker de schroefdraad
van de centrale buis met vloeibaar dichtmiddel gedicht worden. Het
magneetventiel is nu vrijgekomen en kan gereinigd of uitgewisseld worden.
Opgepast: om
verstopping te voorkomen moet het deksel steeds gesloten zijn.
|
